吊り治具とは？活用メリットや種類、治具製作のポイントまとめ

吊り治具は、製造現場において重量のあるワークを、より安全かつ正確に吊り上げ、特定の場所に位置決めするために欠かせない専用の器具です。クレーンなどの昇降装置と組み合わせて使用され、人の手では動かせない大型部品の運搬や、加工ラインへの正確なセッティングを支える重要な役割を担っています。

吊り治具とは？

吊り治具とは、加工・組立・運搬といった一連の生産工程において、ワークを吊り下げた状態で固定し、所定の場所へ位置決めするための装置です。一般的な治具との決定的な違いは、ワークを保持して「固定」する機能に加えて、クレーン等と連動して「吊り上げ」という垂直移動を伴う動作に特化している点にあります。例えば、切断治具や溶接治具が作業台上での平面的な保持を中心に設計されるのに対し、吊り治具は常に重力の影響を受けるため、極めて高い耐荷重性と、空中でワークを反転・旋回させる回転機能が重視されます。

吊り治具の活用メリット

作業時間の削減

吊り治具を導入する最大のメリットは、手作業による重い荷物の運搬や調整を自動化・簡略化し、位置決めにかかる時間を大幅に短縮できる点にあります。従来の作業では、ワークにチェーンやスリングを巻き付ける「玉掛け」作業に多くの時間を費やし、さらに設置場所での細かな角度調整に人手と時間を要していました。専用の吊り治具を用いれば、ワンタッチでの着脱や自動的な重心バランスの確保が可能になり、これまで数十分かかっていた1回あたりの吊り上げ・設置サイクルをわずか数分にまで短縮できます。

安定した品質確保

吊り治具は、加工精度や製品品質の安定化にも大きく寄与します。特に重量物を吊り上げた際、専用設計された治具であれば、荷重がかかることで発生する「クサビ作用」などを利用した強力な滑り止め効果を発揮させることができます。これにより、空中や搬送中にワークが不用意に動いたり、位置がずれたりすることを物理的に防止します。正確な位置決めが保証されるため、後工程である溶接や組み立てにおいても、常に一定の精度で作業を進めることが可能になります。人の感覚や紐の巻き方に依存せず、治具という「型」によって常に同じ状態でワークを保持できるため、製品ごとの品質バラツキを最小限に抑え、歩留まりの改善を実現します。

人的ミスの削減

安全性が何よりも優先される吊り上げ作業において、人的ミスを物理的に防ぐ仕組みは極めて重要です。吊り治具には、ワークの自重を利用した自動締付機構や、確実なロックがかからない限り上昇しないインターロック機能を組み込むことができます。これにより、オペレーターによるクランプの締め忘れや、不適切な掛け方による「荷物抜け」といった重大事故のリスクを劇的に低減します。経験の浅い作業者であっても、治具の構造に従って操作するだけで、ベテランと同等の安全基準で作業を遂行できるため、属人化の解消にも役立ちます。

吊り治具の製品例

H形鋼溶接 吊り金具

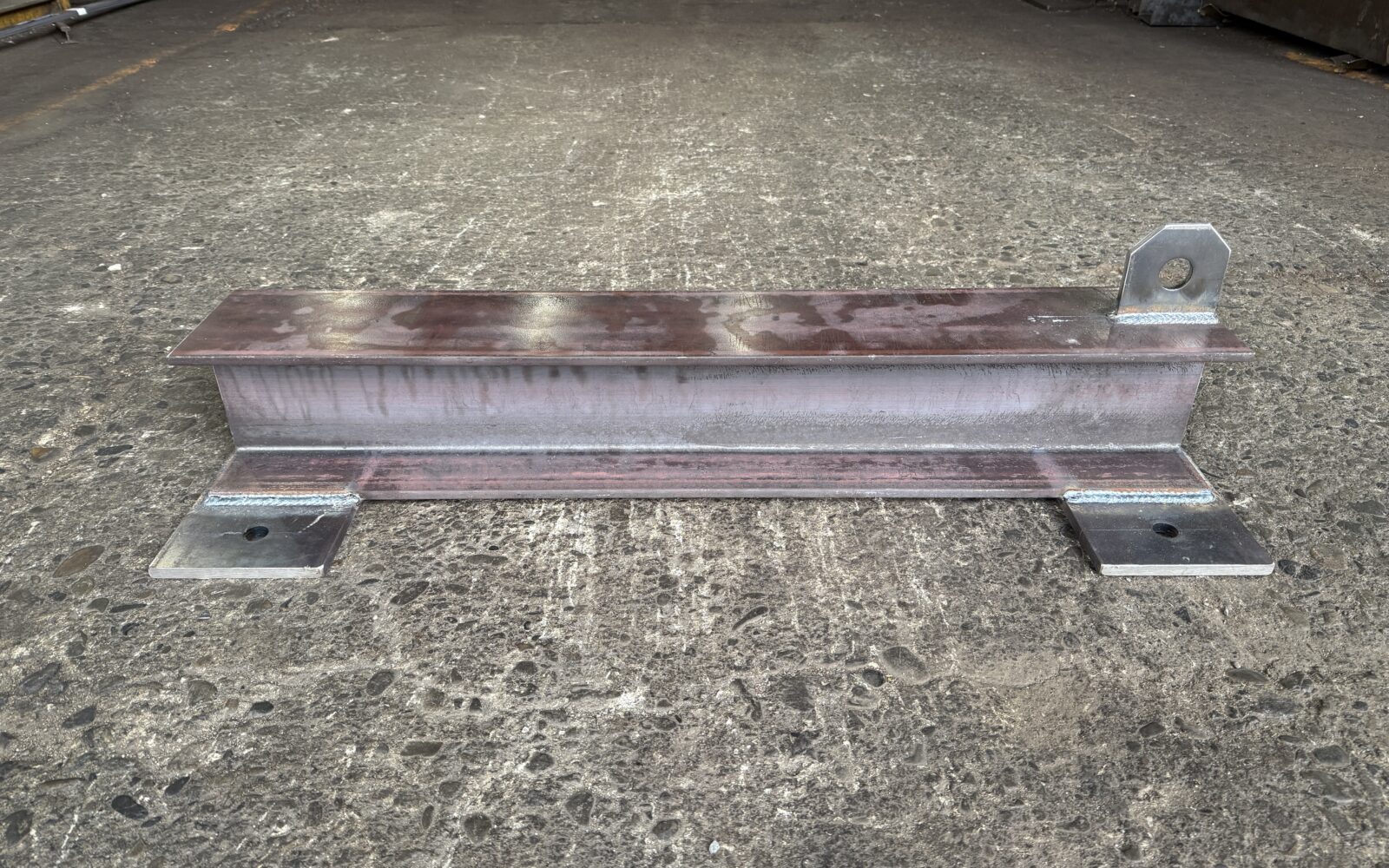

H形鋼に鋼板（プレート）を溶接し、製作された吊り治具です。設備や構造物の吊り上げ・据付をする時に、ワイヤーやシャックルを安全・安定して取り付けるための固定部材として使用される製品となっています。

鉄製架台の吊り治具

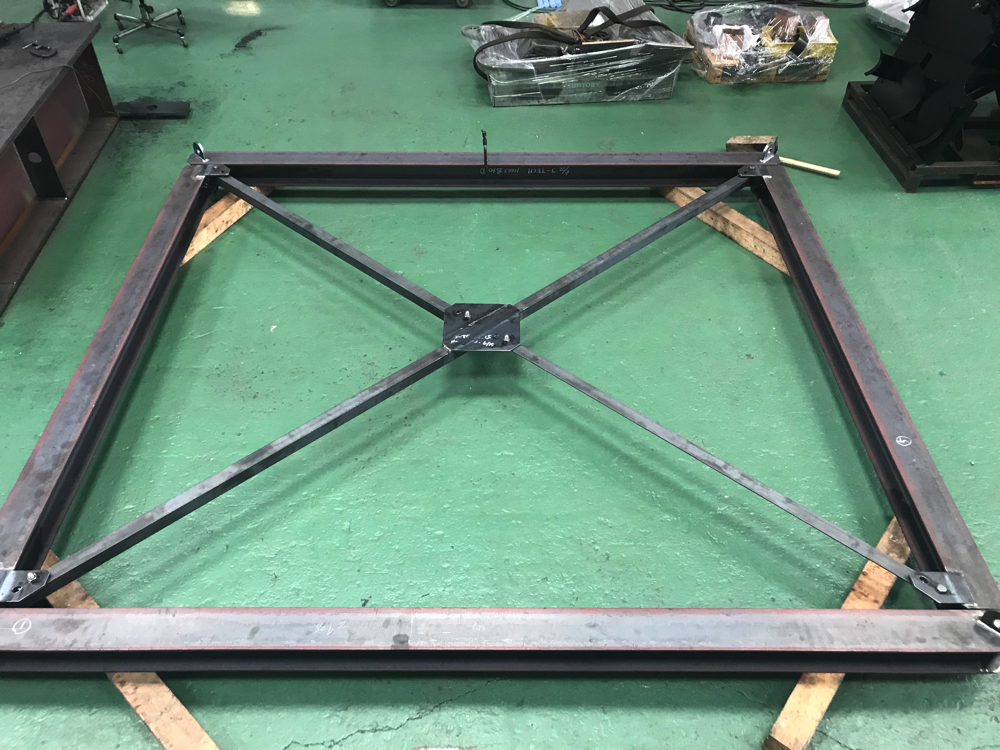

鉄製架台の吊り治具を製作し、納品した事例です。それ以外の特徴やこだわりなどに関しては公式サイトには特に記載がありませんでした。

吊り治具の主な設備と治具の関係

設備名	吊り治具の関係性	主な用途例
クレーン・ホイスト	吊り上げ動力源。ワイヤー接続で荷重伝達	鋼板運搬・位置決め
敷鉄板	固定対象。穴掛け形状に適合	基礎工事資材取り込み
マシニングセンター	加工前固定。回転機能で微調整	ワーク反転・溶接準備
溶接ロボット	位置決めガイド。揺れ防止で精度向上	組立ライン自動化

治具製作のポイント

高品質な吊り治具を製作するためには、まず現場での徹底したヒアリングから始まり、詳細な設計・シミュレーション、精密な加工という厳格なフローを遵守することが不可欠です。設計段階では、ワークの重量や重心位置を正確に把握した「耐荷重計算」はもちろん、加工精度の要となる公差設定が鍵を握ります。特に大型ワークの平行度や垂直度を保つため、平面度0.05mm以内といった高度な精度要求に応える必要があります。無理な複雑形状は故障やコスト増を招くため、シンプルかつ頑丈な構造に落とし込むコスト最適化の視点も欠かせません。
