切削治具とは？活用メリットや種類、治具製作のポイントまとめ

切削治具とは、加工物の固定と位置決めを行う装置のこと。本記事では、切削治具の基礎知識から導入メリット、製品例、設備との関係、製作時の注意点までを網羅的に解説します。

切削治具とは？

工作機械による加工時に、ワーク（被加工物）を正確な位置に固定し、安定した切削を可能にする補助装置のことです。量産工程では、加工位置のズレや品質のばらつきを防ぐ役割を担い、適切な切削治具を導入すれば作業者の技量に依存しない安定した仕上がりが期待できます。

組立治具・検査治具との設計思想の違い（切削抵抗への対応）

同じ製造現場で使用される治具でも、「組立治具」や「検査治具」と「切削治具」では設計思想が根本から異なります。

組立・検査の治具は、パーツ同士の正しい位置関係を保持することが主目的であり、外力はほとんどかかりません。一方、切削治具は数トン単位におよぶ強烈な「切削抵抗（刃物がワークを削る際の動的な負荷）」に晒されます。

この強烈な押し込み力やねじり力をいなしながら、1ミクロンも狂わずにワークを保持し続けるための圧倒的な「剛性」が要求される点が、切削治具ならではの難しさであり特徴です。

切削加工における治具の
役割と使用するメリット

加工精度と品質の安定化

切削加工に治具を用いるメリットは、加工精度と品質のばらつきを抑えられる点です。ワークの位置決めと固定を確実に行えるため、加工時のズレや振動を抑え、常に一定の条件で切削が行えます。

特に、高精度が求められる精密部品の量産工程では、治具の有無が品質の安定性を大きく左右するので要注意です。

作業効率の向上と段取り時間の短縮

ワークの着脱が素早く行えるよう設計された治具を使用すれば、作業者は都度位置決めや測定を行う必要がなくなり、加工サイクル全体が短縮されます。

また、複数個同時加工が可能な多点治具や、交換式パレットシステムなどと組み合わせることで、生産性を大幅に高めることが可能です。

作業の標準化と安全性の確保

治具を用いると、誰が作業しても一定の品質が保てるため、属人的なスキルに頼らない安定した生産体制を構築可能です。

また、切削加工中にワークが動かないように固定することで、工具の折損や材料の飛散といったリスクを低減し、作業者の安全確保にも貢献します。治具は品質・効率だけでなく、現場の安全性向上にとっても重要な役割を果たす存在です。

失敗しない切削治具メーカーの選び方と
おすすめメーカーを見る

切削治具の製品例と改善事例

多点固定による同時加工用の複合治具

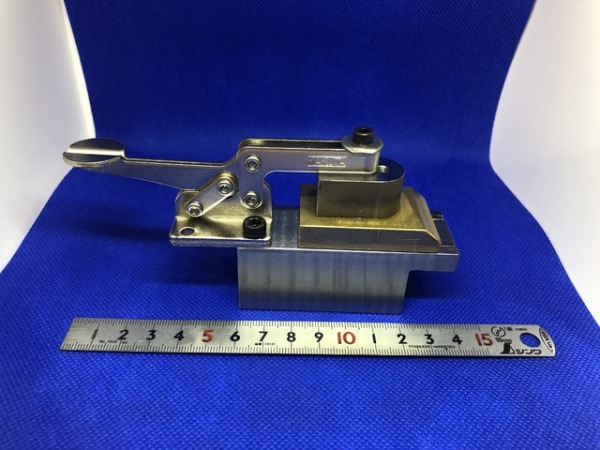

切削工程でワークを精密に固定し、位置再現性を高めることを目的とした多点固定治具です。ワークの当たり面は放電加工で仕上げ、クランプ取付用の穴あけとM4タップを施して製作されています。

複合加工（切削＋放電）を前提とした専用治具

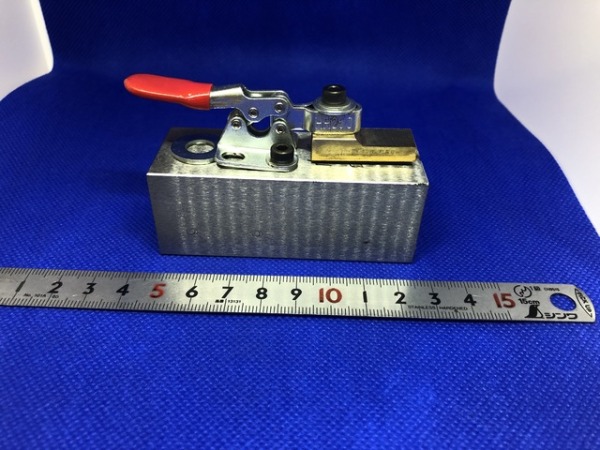

切削時の位置再現性と固定剛性の確保を目的に製作された治具です。ベースと押さえ部は社内加工、クランプは市販品を採用しています。製作工程では、ワーク接触面を放電加工で仕上げたのち、クランプ取付用の穴あけとM4タップを行っています。

【改善事例】アルミダイカスト（ケース・カバー類）の加工用治具

自動車部品をはじめとするアルミダイカスト製のケースやカバーなどの異形ワークは、壁厚が薄く、クランプ（締め付け）の圧力や切削時の負荷によってワーク自体が歪んだり、ビビリ（振動）が発生して加工精度が落ちたりするという課題があります。

これを解決するため、個体差のある鋳造品の基準面を的確に捉え、薄肉部を適切にサポートして固定する専用の切削治具が開発されています。ワークの変形を防ぐことで、真円度や平面度といった厳しい要求精度を安定してクリアできるようになります。

切削加工に用いられる
主な設備と治具の関係

設備	製作できる治具の特徴
立／横マシニングセンタ（3軸）	バイスやモジュラー治具を用いてワークを確実に固定し、繰り返し同じ加工基準を再現します。ゼロポイントシステムやパレットチェンジャーを活用すれば、段取り替えの時間も大幅に短縮可能です。
5軸マシニングセンタ	5面からの工具アクセスを考慮し、ワークとの干渉を避ける低背な治具（センタリングバイス等）を使用します。イケール（トゥームストーン）に多数のワークを取り付けることで、多面連続加工にも対応します。
旋盤（CNC／汎用）	パワーチャックやコレットチャックでワークの中心を正確に捉え、高い把持力で保持します。長尺のワークは、テールストックやステディレストで支えることにより、加工中の振れを防ぎます。
ボール盤・タッピング	ガイドブッシュ付きの穴あけ治具がドリルの位置と角度を正確に案内するため、作業者のスキルを問わず高精度な穴あけが可能です。押さえ具付きのドリルプレートを使えば、ケガキ作業を省略し、作業時間を短縮できます。
中ぐり・フライス汎用機	バイスと当てピンで簡易的に加工基準を設定したり、治具プレートやアングルプレートを用いて正確な直角・角度を出したりします。シンプルな構成でも、加工の再現性と寸法安定性を確保します。

手動クランプから油圧・空圧（自動化）へのステップアップ

工作機械の性能を活かすためには、生産量に合わせたクランプ（固定）方式の選定が不可欠です。試作や多品種少量生産では、初期コストを抑えられる「手動クランプ（バイス・プレート式）」が主流ですが、作業者の力加減によって締め付け力にバラつきが出るデメリットがあります。

一方で、大ロットの量産ラインやロボットによる自動化ラインでは、スイッチ一つで瞬時に一定の力で固定できる「油圧・空圧クランプ」が必須です。人為的な締め付けエラーを排除し品質を完全に安定させられますが、高度な配管・シリンダー設計のノウハウが必要となります。

治具製作のポイント

切削治具を製作する際には、目的に応じた機能設計と使用環境への適合性が求められます。重要なのは、加工内容に応じた位置決めとクランプ機構の設計です。

加えて、ガイドピンやプレート構造を工夫することで、位置合わせ作業の手間を軽減できます。さらに、ワークの着脱がしやすく、誰でも扱える構造が理想です。

治具の出来が切削加工全体の効率と品質を左右するため、要求精度や生産量、使用設備などの条件を明確にした上で、現場目線の設計を行うことが不可欠です。自社にノウハウがない場合は、治具専門メーカーに相談した上で適切な仕様設計を進めましょう。特に、実際の加工現場でトラブルになりやすいのが以下の2点です。

自動化ラインの天敵「切粉（キリコ）の堆積対策」

図面上の設計で最も見落とされがちなのが、加工時に大量に発生する「切粉（キリコ）」の対策です。位置決めピンとワークの間に、わずか数ミクロンの切粉が1片挟まっただけでワークは傾き、寸法不良の原因になります。

特に人が清補できない自動化ラインでは致命傷となるため、優れた切削治具には「切粉がそもそも溜まらないように傾斜をつける」「クーラントやエアブローで切粉をきれいに洗い流せる『逃げ溝・逃げ穴』を配置する」という、現場目線の設計ノウハウが不可欠です。

薄肉・空洞ワークの「歪み・変形防止設計」

デリケートな薄肉アルミ筐体やエンジンブロックなどは、ガッチリ固定しようと強い力で締め付けるとワークが歪んでしまいます。

これを防ぐためには、「ワークの中で最も肉厚が厚く、剛性が高いポイントを狙って確実にクランプする」「クランプ圧を分散・補助するためのワークサポートを適切な位置に配置する」といった、計算されたバランス設計必要になります。

失敗しない切削治具メーカーの選び方

切削治具は、単に図面通りに金属を削って組み立てれば動くというものではありません。発注側が後悔しないためにチェックすべき基準は以下の3点です。

1. 「設計」から「試削り（テスト加工）」まで自社一貫体制か： 設計と製作が分断されていると、現場で動かした際に干渉などのトラブルが起きやすくなります。納品前にメーカー側で実際に「試削り」をして精度保証まで行ってくれるかどうかが極めて重要です。
2. 要求精度の厳しい業界での実績があるか： 数ミクロン単位の精度維持と、耐久性を日常的に求められている「自動車・エンジン関連分野」の実績を持つメーカーは、剛性や切粉対策のノウハウの引き出しが豊富です。
3. 納品後のメンテナンスや急な設計変更への対応力： 治具は消耗品です。長年使えば基準ピンは摩耗するため、トラブル時にすぐ駆けつけてくれる、または最初からリカバリー性の高い設計を提案してくれるメーカーを選ぶのが正解です。

切削治具を選定する際には、上記のような基本体制に加えて「自社が解決したい課題」について強みを持っているメーカーを選定することが成功の鍵となります。

例えば「加工精度を安定させたい」「段取り替えの短縮を図りたい」「省人化・自動化を行いたい」など、それぞれの企業によって抱えている課題は異なると考えられますので、下記でご紹介しているメーカーについてチェックし、自社の課題に合ったパートナーを見つけてください。

【課題・目的別】切削加工におすすめの治具メーカー3社

切削加工の現場では、さまざまなハードルに直面することが想定されます。たとえば「複雑形状や切粉による不良」「頻繁な段取り替えのロス」「作業者の人手不足」など、抱える課題は企業によってさまざまです。ここでは、それぞれの課題に対する実績とノウハウを持つ3社をご紹介しますので、ぜひ自社の課題と照らし合わせながらチェックしてください。
