穴あけ治具とは？活用メリットや種類、治具製作のポイントまとめ

穴あけ治具（ドリルガイド）は、加工精度の安定や段取り短縮に貢献する重要な加工補助具です。本記事では、治具のメリット、設備との関係、製作時のポイントまで、導入検討に役立つ情報をわかりやすく解説します。

穴あけ治具
（ドリルガイド）とは？

ドリルや工具を狙った位置に正確に案内するための加工補助具です。「ドリルガイド」や「ドリル治具」とも呼ばれ、木工・金属加工・試作現場など幅広い領域で活用されています。

ワークを安定して保持するためのクランプ機構と、ドリルを導くガイドブッシュ（案内スリーブ）が組み込まれており、位置ズレや角度のブレを抑える構造が特徴です。

穴あけ加工における治具の
役割と使用するメリット

精度・品質の向上

穴あけ治具を活用するメリットは、加工精度と製品品質の安定化です。

特に、複数箇所に穴を開ける場合や、表裏からの位置合わせが必要な製品では、治具の有無によって最終的な精度に大きな差が生じます。

治具によりワークの位置を固定することで、ドリル刃はガイドブッシュを通じて正確な角度・位置で加工でき、技量に左右されずに高い精度が実現できます。

作業効率の改善

穴あけ作業における段取りや位置決めは、工程全体の効率に直結します。

治具を用いることで、ケガキやポンチ打ちといった事前準備を省略でき、ドリルをガイドブッシュに通すだけで正確な位置への加工が可能です。1孔ごとの作業時間が短縮され、量産時には工数削減が見込めます。

安全性・安定性の向上

加工中のワークの暴れやドリルの逸脱は、作業者の負傷や製品不良につながるリスクです。穴あけ治具は、クランプ機構によってワークを確実に保持し、ドリルを直角（または所定角度）方向に案内することで、事故やトラブルを抑制します。

特に小径ドリルや薄板加工では、ドリルの折損や振動による穴径の不安定化を抑制。工具寿命や製品歩留まりの改善にもつながります。

穴あけ治具の製品例

ワークの形状に合わせた穴を
開けられる治具

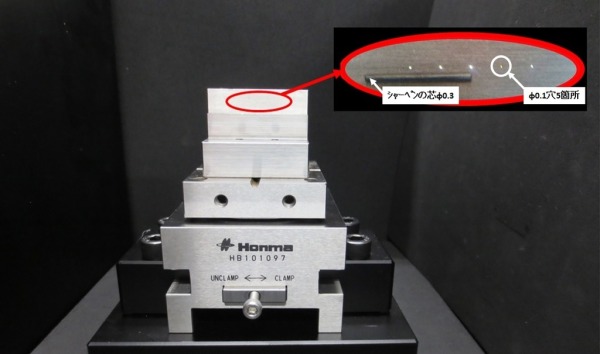

SUS303（板厚2mm）にφ0.1mmの貫通穴を加工した事例です。ドリルの溝長が短いため、専用治具で0°／180°の割り出し・反転加工を行い、非接触測定で仕上がり径φ0.097を確認。治具により表裏の位置ずれ・ドリル破損・穴径拡大を抑えています。

穴あけ加工に用いられる
主な設備と治具の関係

設備（工作機械）	製作できる治具の特徴
ボール盤（卓上／立型）	治具プレートにガイドブッシュを設けた位置決め治具が一般的。繰り返し精度の確保や作業時間の短縮に貢献します。治具自体は簡易構造で、段取り替えも容易です。
マシニングセンタ（立形・横形）	高把持のマシンバイス／モジュラー治具で確実に固定し、専用ベース・角度プレート・ピン位置決めの組み合わせで基準面と角度を安定再現。多点固定や繰り返し段取りが必要な場合は、ゼロポイントクランプやパレット化に対応できます。
5軸加工機	イケール（トゥームストーン）や傾斜プレートを活用し、ワークの5面アクセスを可能にする治具構成が中心です。干渉防止と高剛性の両立が求められ、部品交換性や多品種対応も視野に入れて設計する必要があります。
旋盤	面板または3爪チャックに適合する位置決め・把持治具。不定形ワークはバランスウェイト等で偏心を補正します。主軸同軸の穴加工が基本で、斜め穴や側面穴はドリブンツール／角度アタッチメント／専用回転治具の使用が前提です。
タッピングセンタ	座標制御を前提に、位置決め・把持を担う治具が中心。下穴加工でも治具で刃物を案内せず、ワークの再現固定と基準合わせを重視します。小ロット多品種はクイッククランプや可変ストッパで対応するのが一般的です。

治具製作のポイント

穴あけ治具を製作する際は、使用環境と目的に即した設計が不可欠です。ワークの材質・形状・公差・穴径を明確にした上で、使用する加工機（ボール盤、マシニングセンタなど）との整合性を確保する必要があります。

また、位置決め方法とクランプ方式を慎重に設計し、ガイドブッシュの種類（固定式・交換式）や配置も使用頻度と精度維持の観点から、適したものを選ぶ必要があります。多品種対応や段取り短縮を求める場合には、ピン位置の共通化やベース治具の流用性も検討対象です。

治具は一品一様の設計となるため、製作前の打合せで要求精度や作業手順を共有することが、失敗を避ける第一歩といえます。
