搬送治具とは？活用メリットや種類、治具製作のポイントまとめ

搬送治具とは、ワークを工程間で安全かつ正確に運ぶための専用治具です。生産ラインの自動化が進む中で、手作業による搬送のリスクを低減し、作業効率の向上に大きく貢献します。この記事では、搬送治具の基礎知識から活用メリット、種類、製作時のポイントまでを分かりやすく解説します。

搬送治具とは？

搬送治具とは、複数のワークを保持したまま次工程へ安全かつ効率的に移送するための治具で、主にキャリア型やトレイ型として用いられます。ワークの位置決めや固定機能を備えており、ロボットやコンベアなどの自動搬送設備と連携して、工程間搬送を安定させます。

たわみ防止機構を組み込むことで、薄型基板のように変形しやすいワークでも品質を損なうことなく搬送できる点が特徴です。工程の自動化や省人化、作業品質の均一化にも寄与し、生産性向上に欠かせない重要な役割を担います。

搬送治具の活用メリット

生産性向上

搬送治具を活用することで、生産性の大幅な向上が期待できます。複数のワークをまとめて搬送できるため、個別搬送に比べて工程間のタクトタイムを短縮できて、全体のサイクルタイムが改善します。また、ロボットやコンベアと連携した自動搬送が可能になるので、人手による移載作業が削減し、工程の自動化が進みます。作業のばらつきが抑えられ、安定した生産体制を構築できます。

品質安定

ワークを所定の位置に正確に固定・保持したまま搬送できるため、位置ずれや接触によるキズの発生を防止し、不良率の低減につながります。搬送工程を自動化することで、人手による取り扱いミスやばらつきを排除できます。常に一定の品質を維持できるようになるので検査や手直しの工数が削減します。

安全性確保

重量物や大型ワークを人手で扱う必要が減るため、作業者の身体的負担を軽減し、腰痛や挟まれ事故などの労務リスクを低減できます。ロボットやコンベアと組み合わせた自動搬送により、人が危険エリアへ立ち入る機会が減り、作業環境が、より安全になります。クリーンルームなどの特殊環境においても、発塵を抑えた設計や適切な材料選定を行うことで対応可能。衛生管理や品質要求が厳しい現場でも活用できます。

コスト削減

搬送治具の活用は、コスト削減にも大きく寄与します。複数のワークをまとめて搬送できるので、搬送回数や作業工数を削減でき、人件費の抑制につながります。また、工程間で共通して使用できるよう設計された治具であれば、設備ごとに専用治具を用意する必要がなくなり、初期投資を効率的に回収することができます。品質の安定化による不良削減や手直し工数の低減も、トータルコストの削減に寄与し、生産効率が長期的に向上します。

搬送治具の製品例

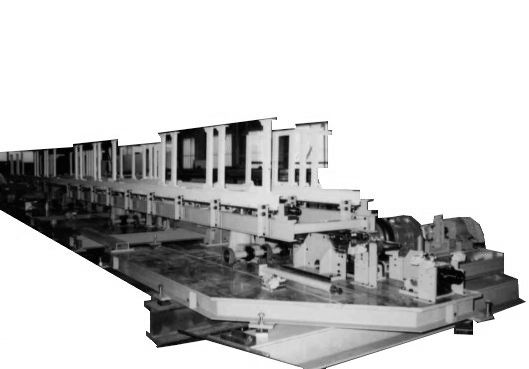

引用元：共和工業所
（https://kyowaeng.com/1-c5-transport-jig.html）

複数のワークを載せた状態で直線的に移動するシャトル式の搬送治具です。剛性の高いフレーム構造により安定した搬送を実現し、位置決め精度にも優れています。コンベアや駆動機構と連動し、工程間を効率よく移送することで、生産ラインの自動化とタクト短縮に貢献します。

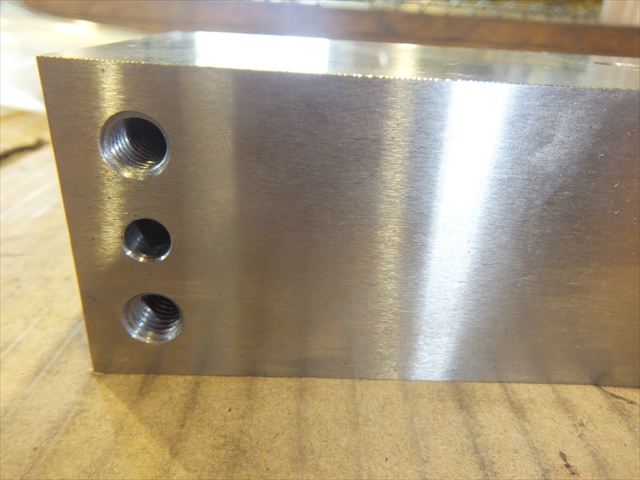

引用元：産業機械 一貫加工組立.com
（https://www.hase-metal.com/product/%E6%90%AC%E9%80%81%E8%A3%85%E7%BD%AE%E7%94%A8%E6%B2%BB%E5%85%B7/）

搬送装置に組み込まれる金属製の治具パーツです。高精度に加工されたブロック形状で、側面には取付用や位置決め用のねじ穴が設けられています。搬送用の設備パーツで高い精度が求められるため、全面研磨加工を行い、平面精度を上げています。

搬送治具の主な設備と治具の関係

治具製作のポイント

搬送治具の製作では、設計段階でワークの形状・重量・搬送速度を正確に分析することが重要です。設備との干渉チェックを十分に行い、繰り返し使用に耐える耐久試験も徹底します。材質選定では、軽量で加工性に優れたアルミや、耐腐食性の高いステンレスなどを用途に応じて選びましょう。高温環境やクリーンルームへの対応も考慮する必要があります。機構面では、弾性把持によってワークへの応力を分散し、モジュール化設計によりメンテナンス性を高める工夫が有効です。機能が増えるほど製作コストも上昇するため、必要要件の見極めが不可欠です。試作による検証を必ず行い、依頼時には3Dデータを共有して治具製作の精度を高めます。
