汎用性が高い位置固定治具・位置決め治具の製作をメインとしているメーカーです。
本記事では、ナベヤで取り扱っている治具の特徴や製品などを紹介します。
ワンタッチで素早く固定できるクランプや、治具の土台プレートをそのまま交換できるシステムなど、段取りをスムーズにする製品を多数ラインアップしています。
段取り時間の短縮と再現性の高い段取り替えを両立することで、頻繁な品種切り替えが求められる多品種少量生産や、複数工程を一括で行う生産ラインでも効率を発揮します。
加工時の安定性を高めるため、素材や鋳造方法、設計に工夫を凝らしています。
標準品には、強度が高く振動を吸収しやすい鋳鉄を採用。 さらに設計段階でコンピュータ解析を行い、加工中の振動（びびり）やワークの浮き上がりを抑制しています。 これにより、加工精度の安定と工具寿命の向上を両立しています。
加工治具に加え、三次元測定機向けの測定用バイスや治具セットも提供し、検査・測定工程の効率化にも対応しています。
ワークを一度固定するだけで複数面を測定できるタイプや、複数個を同時に測定できるタイプなど、測定精度を保ちながら検査時間を短縮できる提案が可能。 これらの治具は、構想から設計・製作・検査までを自社一貫で行う体制のもとで製作しており、工程間のすり合わせロスを抑え、短納期にも柔軟に対応します。

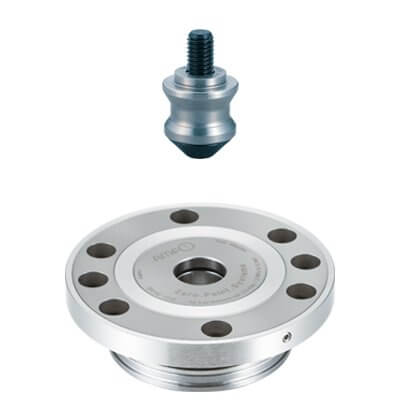

治具プレートやベースにワークを固定するための「位置決め・クランプ機構」を持つユニット部品。ワークを繰り返し固定しても、誤差が±5μm以内に収まるのが特徴です。
マシニングセンタやフライス盤などのテーブルに取り付けて、ワークを固定するための治具です。

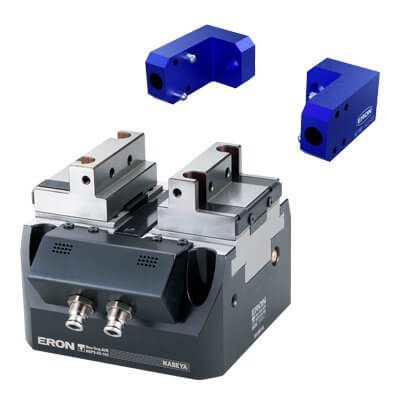

画像の製品は「締める動作」はもちろん「戻す動作」も空圧で行う複動タイプ。
2つのクランプ爪が左右から中央に向かってワークを同時に締め付けるため、左右対称部品や複数ワークの同時固定に適しています。

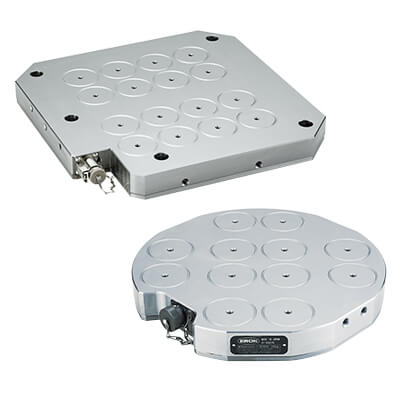

鉄や鋼などのワークを磁力でテーブルに吸い付けて固定する治具です。変形しやすい薄板・成形品も固定可能。
バイスや機械爪のように物理的な押さえがないので、ワークの側面や端を加工しやすく、段取り替えも素早く行えます。
ナベヤでは、ワークを固定するバイスやクランプだけでなく、治具ベース、パレット、イケール、位置決め部品、測定用治具などを幅広く取り扱っています。
立形・横形・5軸制御マシニングセンタをはじめ、インデックスやロボットを組み合わせた加工環境にも対応。標準品の選定だけでなく、加工機やワーク、工程に合わせた治具構成の提案も依頼できます。
▼横にスクロールできます▼
| 治具・製品の種類 | 主な製品 | 対応設備・加工工程 |
|---|---|---|
| 加工用ワーク固定治具 | マシンバイス、マグネットチャック、バキュームチャック、各種クランプ、位置決めユニットなど | 立形・横形・5軸制御マシニングセンタ、フライス盤などを使用した切削加工 |
| 治具ベース・パレット | 補助テーブル、治具プレート、パレット、イケール、ツーリングブロックなど | 多面加工、工程集約、外段取り、パレット交換 |
| 自動化対応治具 | 電動・空圧・油圧クランプ、ロボット搬送対応バイス、治具プレート交換システムなど | ロボットによるワーク搬送、加工機への自動投入、無人化・省人化 |
| 研削・組立用治具 | 研削用バイス、ボール盤加工・組立用バイス、位置決め部品など | 研削加工、穴あけ加工、組立作業 |
| 測定用治具 | 測定機用治具システム、測定用バイス、ストッパー、クランプなど | 測定機を使用した寸法測定・検査工程 |
ナベヤは、豊富な標準品をベースに、必要に応じてカスタマイズや特注設計を組み合わせるメーカーです。
まずは既存のバイス、クランプ、位置決め部品、治具ベースなどから加工環境に適した製品を選定。標準品だけでは要件を満たせない場合は、形状・材質の変更や追加工、機能の追加、複数部品を組み合わせたアセンブリー品などを提案しています。
そのため、カタログ製品を購入したい場合だけでなく、「加工機とワークは決まっているが、どのような治具を組めばよいかわからない」「標準品を活用しながら自社工程に合う仕様に変更したい」といった場合にも相談できます。
ナベヤのジグソリューションでは、治具の構想提案から設計、製作、検査まで一貫して対応しています。
対象ワークのサイズ・形状・材質、素材の状態、加工面、工程数、使用する刃具などを確認します。あわせて、マシニングセンタやインデックス、ロボットなどの使用設備と、必要な精度、自動化、5軸加工、外段取り化といった要望を整理します。
ヒアリングした内容をもとに、標準品の中から加工条件に適したバイス、クランプ、位置決め部品、治具ベースなどを選定します。工程集約や段取り時間の短縮、自動化を考慮した治具構成の提案も可能です。
標準品では要件を満たせない場合は、形状や材質の変更、追加工、機能の追加などを実施。ジグベース、位置決めユニット、クランプユニットを組み合わせたアセンブリー品にも対応しています。
製作工程では、鋳造解析や加工シミュレーションを行い、マシニング・研削設備で部品を加工します。その後、治具ユニットの組付けと芯出しを行い、三次元測定機などで精度を確認してから出荷します。
ナベヤは、次のような加工現場や課題に向いています。
一方で、溶接治具や組立専用機など、特定用途に特化した完全オーダーメイドの設備を求める場合は、希望する工程まで対応可能か事前確認が必要です。
加工治具メーカーは、対応できる加工方法だけでなく、自社の現場課題に合った技術や製品を持つ会社を選ぶことが重要です。本メディアでは、「切粉の詰まりやワークのビビリ・歪み対策」「治具交換・芯出しの効率化」「固定・搬送・治具交換の自動化」という3つの課題・目的別に、おすすめの治具関連メーカー3社を紹介しています。各社の強みや製品例もまとめていますので、メーカー選びの参考にしてください。
公式サイトに記載がありませんでした。
マシニングセンタや研削機などの精密加工設備に加え、三次元測定機による検証体制を備えているため、精密部品用の小型治具を安定して製作できます。
また、門型マシニングセンタも保有しているため、イケールやベースブロック、長尺プレートといった大型治具の製作にも対応可能です。
治具の選定や設計をスムーズに進めるため、相談前に次の情報を整理しておきましょう。
特に特注対応では、どの部分を標準品で構成し、どの部分を専用設計にするかによって仕様が変わります。見積もり時に、納入範囲や検査内容、交換部品の供給方法まで確認しておくとよいでしょう。
対応しています。標準品の形状・材質変更や追加工のほか、機能を追加したジグベース、位置決めユニット、クランプユニット、アセンブリー品などを提案しています。対応できる仕様は、ワークや加工設備、加工条件によって異なるため個別確認が必要です。
相談可能です。ナベヤのジグソリューションでは、ワーク、加工設備、加工条件、必要な精度などをヒアリングしたうえで、標準品の選定から治具構想、カスタマイズ・特注対応まで提案しています。
5軸制御マシニングセンタ用のパレットやイケール、ロボット搬送対応のバイス・治具プレート交換システムなどを取り扱っています。ただし、既存設備との接続方法やロボットによる把持条件は、使用機種を伝えて確認する必要があります。
治具の構想提案、設計、鋳造、加工、組付け、芯出し、検査まで対応しています。完成した治具は、三次元測定機などを使用して精度を確認したうえで出荷されます。
標準品の在庫・納期は、ナベヤ公式サイトの照会サービスで確認できます。カスタマイズ品や特注品は仕様によって価格と納期が異なるため、ワーク図面や加工条件、希望仕様を提示して個別に見積もりを依頼しましょう。
ナベヤのカタログ掲載製品は、商社・販売店を通じて販売されています。購入や見積もりは取引のある商社、またはナベヤ公式サイトで案内されている販売店へ問い合わせます。治具の技術相談については、公式サイトのジグソリューション相談フォームから問い合わせできます。
| 会社名 | 株式会社ナベヤ |
|---|---|
| 創業年 | 1560年 |
| 所在地 | 本社：岐阜県岐阜市若杉町25 本巣精密工場：岐阜県本巣市屋井字神明130-1 |
| 電話番号 | 058-273-6521 |
| URL | https://www.nabeya.co.jp/ |
