熱処理治具とは？活用メリットや種類、治具製作のポイントまとめ

熱処理工程において、過酷な温度変化に耐えながら部品の精度と形状を維持するために不可欠な存在が「熱処理治具」です。金属の性質を変化させる焼入れや焼戻しの際、ワークは膨張や収縮を繰り返すため、適切な治具がなければ重大な歪みや寸法不良が生じてしまいます。

熱処理治具とは？

熱処理治具とは、焼入れ、焼戻し、浸炭、窒化といった各種熱処理工程において、ワーク（部品）の形状変化や熱歪みを最小限に抑え、効率的な加工を支援するために使用される専用の工具や構造体の総称です。高温下での過酷な環境に晒されるため、治具自体に高い耐熱性や耐酸化性が求められるのはもちろんのこと、ワークが理想的な加熱・冷却プロセスを辿れるよう、通気性や熱伝導性まで考慮して設計されます。この治具の精度は、最終製品の寸法精度のみならず、硬度や粘り強さといった機械的特性にまで直結するため、治具製作の段階における緻密な設計と適切な材料選定が、製品の成否を分ける極めて重要な要素となります。

熱処理治具の活用メリット

加工品質の安定化

熱処理治具を活用する最大のメリットは、熱によるワークの歪みや反りを極限まで抑制し、仕上げ精度の飛躍的な向上を実現できる点にあります。適切な拘束力を持つ治具によって、加熱・冷却時の応力をコントロールすることで、量産工程においても寸法のバラツキを最小限に留め、不良率を劇的に減らす効果が期待できます。これは特に、焼入れ後に必要となる「研磨」などの仕上げ加工工程を最小限に抑えたい場合に極めて効果的であり、リードタイムの短縮と品質の安定を同時に達成することが可能になります。

作業効率の向上

専用設計された治具を導入することで、ワークの着脱作業が劇的に容易になり、現場の省力化を力強く推進できます。汎用的な網カゴや積み上げ方式では困難な「多個数同時処理」も、最適化された治具であればスペースを無駄なく活用でき、一度の処理で高い生産性を発揮します。また、搬送アームやロボットに対応した治具設計を行うことで、自動化ラインへの組み込みもスムーズに進めやすくなり、人件費の削減とサイクルタイムの向上を両立させた、極めて効率的な生産体制の構築が可能になります。

製品寿命の延長

製品を安定した理想的な状態で熱処理できることは、金属組織を細部まで均一化させ、製品自体の信頼性を高めることにつながります。治具によって冷却ムラが解消されれば、疲労強度や耐摩耗性が飛躍的に改善し、過酷な環境で使用される部品の寿命を大幅に延ばすことができます。これは特に、自動車のエンジン部品や航空機の駆動系パーツなど、万が一の故障が許されない長期的な耐久性が厳格に求められる重要保安部品の製造分野において、極めて重要な品質保証の要素として評価されています。

設備適合性の最適化

使用する熱処理炉の種類（連続炉、バッチ炉、真空炉など）や、炉内の複雑な温度分布に合わせて治具を専用設計することで、装置が持つポテンシャルを最大限に引き出すことが可能となります。設備の特性を考慮した治具は、熱風の通り道（通風性）を最適化し、ワークへの熱伝達を均一化させるため、設備ごとの処理品質のばらつきをさらに減少させます。

熱処理治具の製品例

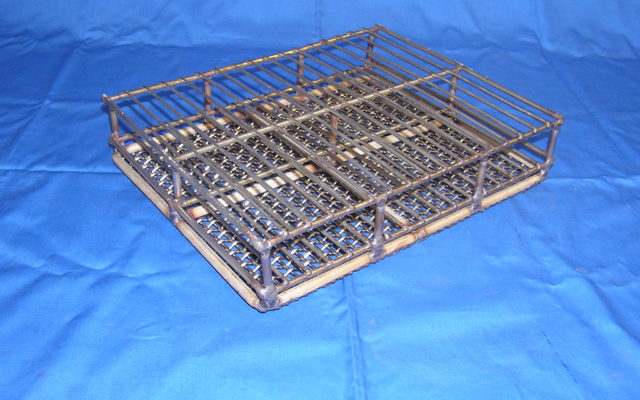

熱処理治具

長年にわたって積み上げてきた知識と知恵を活かし、熱処理時に重要である「向き」「処理数」の条件を満たすことができるパフォーマンスの治具を製造しています。異なる条件や要望を踏まえ、それぞれに合った製品を提供します。

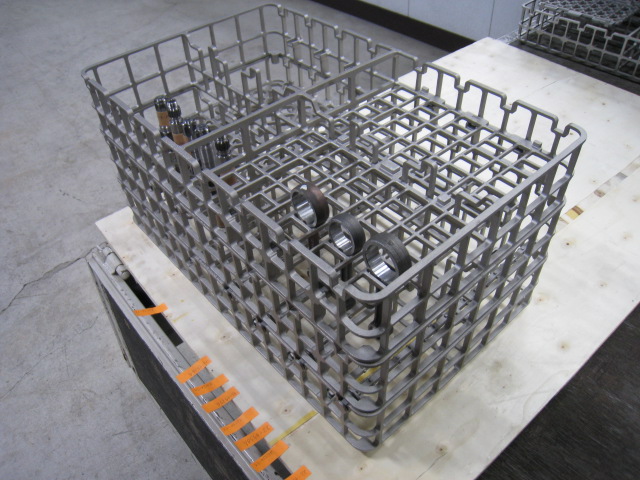

ロストワックス耐熱鋳鋼品

設計の妙を最大限に引き出す「ロストワックス精密鋳造法」で製造された治具です。金型を駆使しながら薄肉鋳造技術を応用しており、複雑な形状にも対処できるだけでなく、仕上がりも非常に綺麗になります。

熱処理治具の主な設備と治具の関係

設備種類		適合する治具材質	使用目的
真空炉	酸化防止、高温処理	インコネル、モリブデン	高精度部品の熱処理
ガス炉	一般用途に広く対応	SUS耐熱鋼	汎用部品の焼入れ・焼戻し
塩浴炉	均一加熱が可能	チタン合金	小型部品の変形防止処理
連続炉	大量生産に対応	耐熱鋼	自動化ラインでの省人化処理

治具製作のポイント

上質な熱処理治具を製作するためには、まず実工程における熱処理条件（最高温度、保持時間、雰囲気ガス、冷却方法）を徹底的に分析し、それに耐えうる、より適した材料を選定することが優先事項となります。耐熱鋼やニッケル基合金、場合によってはカーボンやセラミックスなど、熱サイクルによる劣化が少ない素材を見極める必要があります。 さらに、加工時に必ず生じる「熱膨張」を緻密に計算した設計を行うことが不可欠です。
