位置固定治具とは？活用メリットや種類、治具製作のポイントまとめ

位置固定治具は、製品の品質を左右する重要な器具です。本記事では、固定治具の基本知識から製作時のポイントまで解説。組立治具の一種としての役割や特徴を整理し、製作依頼を検討する際の参考にしてください。

固定治具（位置決め治具）とは？

部品の加工・組立・検査工程で、加工対象物（ワーク）を正しい位置に定めて動かないように保持するための治具です。基本的にはピンやストッパーで位置決めを行い、その後クランプなどで押さえて固定します。

ワークを確実に位置決め・固定することで、フライス加工や溶接など高精度が求められる工程でも振動やズレを抑え、寸法のばらつきを防止。基準位置があらかじめ決まっているため、段取り替えや位置合わせの手間も削減可能です。

また、ワークをしっかり固定することで工具の跳ね返りや部品の飛散を防ぎ、作業者の安全確保にもつながります。

固定治具の種類

固定治具の主な種類に、ワークを強力に押さえつける「クランプ治具」があります。加工中の振動やズレを防止し、切削や溶接時の高い精度を維持するために不可欠です。締め付けの動力源や機構の違いにより、いくつかの種類に分類されます。

• 手動式クランプ（トグル・スクリュー）：
  手動式には、レバー操作で素早く固定・解除が可能な「トグルクランプ」や、ネジの力で強力に固定する「スクリュークランプ」があります。多品種少量の生産や、作業者による微調整が必要な場合に有効です。
• 動力式クランプ（空圧・油圧）：
  自動化ラインや量産工程では、圧縮空気（エア）や油圧を動力源とする「空圧・油圧式クランプ」が主流です。ボタン操作だけで内部のシリンダー（押し出し装置）が動き、均一かつ強力な固定力を得られるメリットがあります。

また、クランプは、市販の完成品として単独で機能する「ユニット型」と、治具本体の設計に部品として組み込む「パーツ型」に大別されます。用途やコストに応じた選択が必要です。

固定治具の製品例

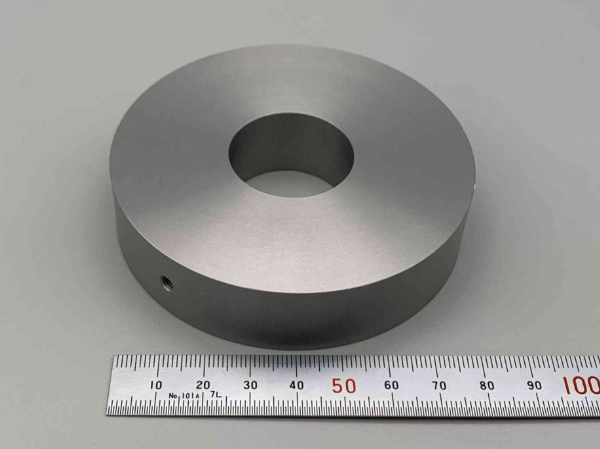

±0.01mm精度を実現した
校正用位置決め治具

円盤ブロック形状の校正用位置決め治具を製作した事例です。材質は表面処理を施したアルミニウムで、直径90mm・厚さ20mmの形状に対し、±0.01mmという高い加工精度を実現しました。

加工には旋盤と研削を組み合わせた手法を採用し、製品に生じやすい反りや変形を抑制。この精密な加工技術が、検査工程で基準器として使用できる、安定した性能を確保しています。

固定治具製作・
使用の注意点

固定治具製作時の注意点

治具製作時は、技術精度だけでなく現場の作業性を具体的に伝えることが重要です。加工する部品（ワーク）の取り付け・取り外しの容易さ、手袋での操作性、加工で出た削りカス（切りくず）の捨てやすさといった懸念を共有すれば、作業時間の短縮につながります。

また、図面にない稼働環境や人的要因（温度変化、加工時にかける冷却・潤滑用の油の種類、作業者スキル、生産量、工具干渉リスク）も不可欠な情報です。これらを事前に共有することで、設計のやり直しを防ぎ、現場に最適化された設計が実現します。

固定治具使用時の注意点

固定治具を使用する上で重要なのは、「使用前の準備」と「定期的な点検」です。

使用前の準備として、まず治具の基準面やピンを清掃します。削りカスや油分が残っていると、部品を正しい位置に置く正確さが著しく低下するためです。部品をセットする際は、基準面に完全に密着させ、ぐらつきがないことを確認してから固定（クランプ）してください。クランプ時、過度な力で締め付けると部品の変形を招く恐れがあるため、力加減には注意が必要です。

定期的な点検として、治具本体に摩耗や変形、部品の緩みがないかを確認しましょう。治具を常に最良の状態に保つ管理が、製品品質の安定に直結します。

治具製作のポイント

治具製作を依頼する際、図面上の精度要求に加え、現場の「作業性」や「環境要因」を具体的に伝えることが重要です。部品の着脱の容易さ、使用油、温度、作業者スキルといった情報を事前に共有すれば、設計のやり直しを未然に防ぎ、現場の状況に最適化された治具の製作が可能になります。

なお、切削加工、研削・研磨加工、放電加工など、加工方法によって、必要な治具の素材や性能は異なります。そこで、本メディアではそれぞれの加工法に対応した治具メーカーを3社厳選してご紹介しています。おすすめの理由や事例もまとめていますので、ぜひ参考にしてください。
