加工治具とは、各種加工工程で精度・効率・安全性を高めるために使用される補助治具です。
本記事では、加工治具の種類・用途・製作ポイントを詳しく解説します。
切削・穴あけ・曲げなどの加工時にワークを正確に位置決め・固定し、必要に応じて工具をガイドして作業を効率化・高精度化する補助工具の総称です。
量産では品質の再現性向上や段取り時間の短縮、作業者依存の低減と安全性の確保に寄与し、工程や機械に応じて切削治具、穴あけ治具（ドリルガイド）、曲げ加工用治具、引抜・挿入治具などを使い分けます。
加工治具を使用するメリットは、大きく4点に集約されます。
治具は、切削・成形・接合・表面処理・検査など各工程で、設備と組み合わせて効果を発揮します。以下に、工程ごとに主な設備と代表的な治具例をまとめました。
| 工程 | 主な設備 | 代表的な治具 |
|---|---|---|
| 切削 | マシニングセンタ、旋盤、フライス盤 | マシンバイス、ステップクランプ、真空チャック、角度プレート |
| 穴あけ | ボール盤、マシニングセンタ | ガイドブッシュ付き穴あけ治具、押さえ具付きドリルプレート、位置決めガイド |
| 曲げ | ベンダー（プレスブレーキ、パイプベンダー） | 曲げ加工用治具、R曲げ型、支持ブロック |
| 圧入・カシメ | プレス機 | カシメ用治具、位置ガイド付きカシメ用治具、荷重管理ガイド |
| 溶接 | 溶接機（アーク／スポット）、溶接ロボット | 位置決めフレーム、ロボット溶接治具、仮付け治具 |
| 表面処理 | 塗装ブース・乾燥炉、めっき槽 | 塗装ハンガー、回転（反転）機構付き治具、めっきハンガー（通電・液保持） |
| 検査・測定 | 三次元測定機（CMM）、リークテスタ、電気検査装置 | ゲージプレート、ピンゲージ、ダイヤルゲージ固定台、基板用テストフィクスチャ |
切削力や振動に負けないように固定し、位置と向きを安定させる治具です。寸法のばらつきやびびりを抑え、仕上げ面と再現性を高める役割を担います。
穴あけ治具のように工具を誘導するのではなく、基準の再現と固定力の確保がメインです。切削治具の種類や設計のポイントについては、以下をご参照ください。
ドリルなどの切削工具を所定の位置や角度に安定して誘導することで、正確な穴あけ加工を支援するための加工治具です。作業者の熟練度に左右されることなく、安定した位置精度と繰り返し精度が確保され、加工品質の向上と作業効率の改善につながります。
具体的な構造や種類、製作上のポイントについては以下をご覧ください。

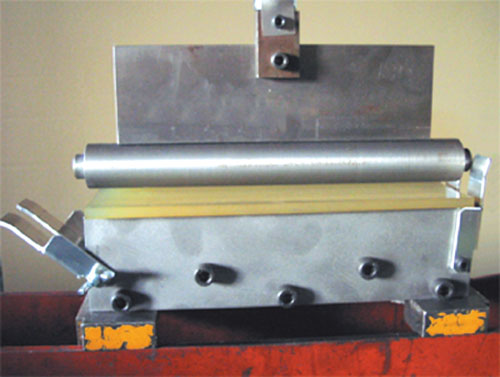

曲げ工程では、ワークの精密な位置決めや変形の再現性が求められます。
たとえば、プレス系では金型治具に位置決めブロックやワークガイド、角度ガイド／ストッパーを組み合わせ、角度と寸法のばらつきを抑えます。ロール系では、ローラー型治具で連続Rや曲率変化を安定化。サーボプレスブレーキは微小角度の追い込みが容易です。
曲げ加工用治具の役割や具体的な製品例、設計上の工夫については、以下をご参照ください。
引用元：渡辺精密興行株式会社（https://wsl-g.co.jp/problem/20230622/）
カシメ治具は、リベットやハトメなどを用いた接合を安定させる専用ツールです。部品を正確に保持し、一定の圧力で加締めることで結合強度のばらつきを抑えて品質向上に貢献します。作業の標準化により効率が高まることに加え、薄板や異種材料など多様なワークに対応できる点などがメリットです。製作時はワークの材質や荷重条件を把握し、耐摩耗性と精度を両立させた設計が必須となります。
具体的な役割やメリット、製品例などは以下のページで詳しくご紹介しています。
引用元：有限会社廣杉精機公式HP（http://www.hirosugi.com/product/tool.html）
挿入治具は、部品を正確な位置に挿入するための専用ツールです。位置決め精度が求められる電子基板やハーネスの組み付けなどで活用され、作業負担の軽減や品質の標準化、生産効率の向上に貢献します。製作時は部品の形状や公差を正確に把握し、安全性と操作性を両立させた設計が重要。試作段階での検証も欠かせません。
メリットや製品例などは、以下のページで詳しくご紹介しています。

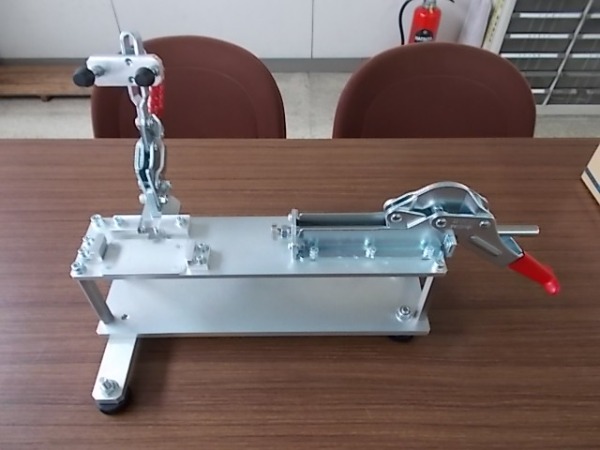

製品や部品の組立工程において、ネジ締めや圧入、位置合わせなどの作業を効率的かつ高精度に進めるための補助工具です。寸法ズレや位置ズレを抑え、作業手順を標準化することで、作業者の熟練度に左右されない安定した品質を実現します。
組立治具の種類や設計ポイントについては、以下で詳しくご紹介しています。
加工・組立・検査などの工程において、ワークを所定の位置に正確に保持・固定するための治具です。「位置決め治具」とも呼ばれます。加工中の振動やズレを防ぎ、作業の再現性を確保することで、製品精度の安定化と作業効率の向上に寄与します。
位置固定治具の活用メリットや設計の考え方については、以下をご覧ください。

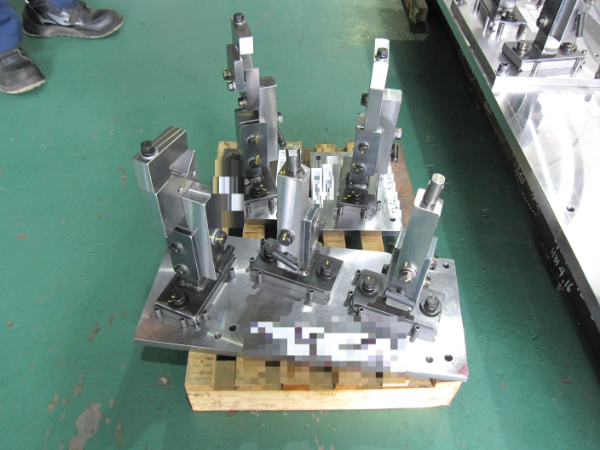

アーク溶接やスポット溶接といった工程で、ワークの位置ずれや歪みを防ぎながら、安定した溶接品質を実現するために使用される専用治具です。精密な位置決め・固定に加え、仮付けと本付けの工程差への対応、スパッタ付着を抑える材質選定など、溶接工程特有の課題に対応した構造が求められます。
溶接治具の具体的な種類や設計ポイントについて、詳しくは以下をご参照ください。
製品の寸法や位置、形状などを測定・検証する際に、ワークを所定の位置に正確に保持し、ノギスや三次元測定機、ゲージなどを使った検査を効率よく、かつ再現性高く行うための補助具です。検査対象の基準面や基準穴を安定させることで、作業者の熟練度に依存しない客観的な品質判定が可能となります。
検査治具の種類や導入ポイントについて、詳しくは以下をご参照ください。
スプレー塗装や静電塗装などの工程において、ワークの姿勢を保持し、塗料の均一な付着や塗りムラの防止を支援する専用治具です。製品ごとに保持位置や角度を調整することで、塗装品質の安定化と作業効率の向上を実現します。
塗装治具の特徴や導入時の工夫について、詳しくは以下をご参照ください。
電気めっきや無電解めっきなどの表面処理工程で、ワークを薬液槽に正確かつ安定して浸漬させるために使用される専用の保持具です。導通性の確保や接点位置の最適化、気泡や液だまりの防止といった要素を制御することで、めっき品質の安定に直結します。
めっき加工用治具の役割や設計のポイントについて、詳しくは以下をご覧ください。
引抜治具は、引抜加工の品質と生産性を支える重要な補助工具です。ワークの中心位置や引抜方向を安定させることで、寸法精度や真円度を高いレベルで維持できます。また、段取り替えや位置決めが容易になり、熟練工でなくても安定した加工が可能となります。さらに、適切な治具は材料への応力集中や摩耗を防ぐため、表面品質の維持やワークの寿命延長にも貢献します。
加工治具には、切削・穴あけ・曲げ・溶接・検査・塗装・めっきなど各工程に特化した治具が存在し、作業効率の向上と品質の安定化に貢献しています。今回紹介した代表的な治具以外にも、組立治具や位置固定治具、搬送や熱処理に用いられる工程横断型の治具など、用途は多種多様です。
さらに詳しい工程別の治具や特殊用途の治具については、以下の記事で紹介していますので、ぜひご参照ください。
引用元：グローバル公式サイト
（https://www.landingpage-synergy.com/Sp6X7DKw/）
