検査治具とは？活用メリットや種類、治具製作のポイントまとめ

検査治具は、製造現場において製品の品質を効率よく保証するために不可欠な存在です。

本記事では、寸法や形状の判定を標準化し、検査精度の安定や省力化を支える検査治具について、種類・材質・設計のポイントをわかりやすく解説します。

検査治具とは？

検査治具は、製品や部品を正確な位置に固定し、寸法や形状が基準どおりかを効率よく確認するための補助具です。検査工程の標準化と省力化により、品質管理の安定化に貢献します。

検査治具と測定治具の違い

検査治具は製品の合否判定に用いられており、使用目的は作業の効率化と判定の標準化です。

一方、測定治具は寸法を定量的に測る補助具であり、測定機との併用を前提としています。

検査治具の種類

寸法・形状検査治具

寸法や角度、形状が図面公差内に収まっているかを確認する治具です。ゲージやチェックフィクスチャを用いて、作業者の熟練度に左右されず合否判定が行えます。

機能検査治具

組立品の動作や嵌合状態を確認するための治具です。センサを組み込み、目視では気づきにくい不良も検出可能な構造にすることで、製品の機能保証に寄与します。

電気検査治具

電子部品や基板の通電状態を確認する治具です。導通検査などに活用され、断線や誤配線を効率よく検出することで、高速かつ確実な検査が可能になります。

気密検査治具

密閉構造をもつ製品の防水性や耐圧性を確認する治具です。製品に加圧・減圧を加え、リークの有無を検査装置と連携して判定します。量産工程での品質安定や不良品の早期発見に役立ち、自動車部品や電子機器など幅広い分野で活用されています。

測定治具

引用元：株式会FAM
（https://www.fam1.co.jp/blog/technical/page-287/）

測定治具は、製品の寸法などを測定する際に用いる専用工具で、ワークを安定して固定・位置決めすることで測定の再現性を高め、製品セッティングや位置決め作業を効率化できます。誰が測定しても同じ結果が出るため安定した品質管理をおこなうことができ、人的ミスの軽減にもつながります。治具製作時にはワークの形状や寸法、求める精度を明確にして設計することが大切です。

測定治具について詳しく見る

ゲージ治具

引用元：特殊超硬バイト開発ラボ
（https://special-bite-lab.com/product/%e5%86%85%e5%be%84%e6%b8%ac%e5%ae%9a%e3%82%b2%e3%83%bc%e3%82%b8）

ゲージ治具とは、製造業において加工や組み立てを行う際、製品の寸法や形状が設計通りに仕上がっているかを確認するために使用される治具です。自動車や航空機、精密機械の分野で主に用いられていますが、短時間で検査を完了できる、品質の安定化につながるといった点に加えて、トレーサビリティの確保が可能となるなど、ゲージ治具を使用することでさまざまなメリットが期待できます。

ゲージ治具について詳しく見る

その他の検査治具

外観検査用の位置固定治具や、耐久試験、トレーサビリティ対応のID付き治具なども存在します。近年はIoT対応の自動記録型治具も普及しています。

検査治具に適した材質

• 合金鋼・工具鋼（S45C／S50Cなど）
  高硬度で耐摩耗性に優れ、量産ライン用の検査治具に適しています。防錆対策が必要です。
• ステンレス鋼（SUS304／SUS420など）
  耐食性が高く、医療機器や電子部品の検査治具に使用されます。非磁性材としても有用です。
• アルミニウム合金（A5052／A7075など）
  軽量で加工性に優れ、試作や小ロット向けの簡易治具に適しています。耐久性は限定的です。
• 樹脂（POM／MCナイロン／PEEKなど）
  製品を傷つけにくく、電子・光学部品の保持用治具に活用されます。温湿度変化に注意が必要です。
• 石材・セラミックス（御影石／アルミナなど）
  高剛性かつ寸法安定性に優れ、精密測定用治具や定盤用途で利用されます。

検査治具の製品例

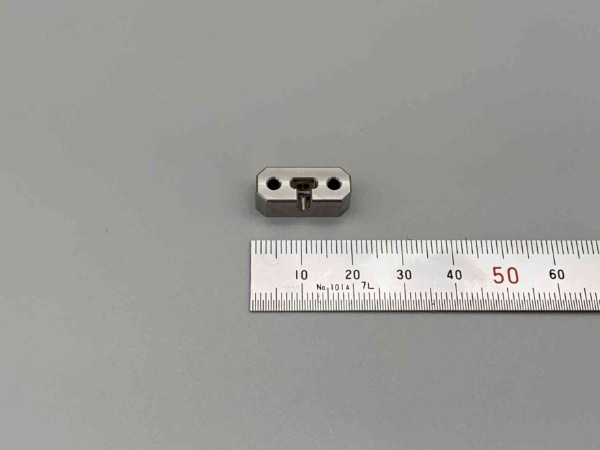

情報通信業界用 検査治具部品
（カバー）

引用元：精密部品加工センター.com
（https://fa-parts-machining.com/products/products95/）

SUS304製の小型カバー部品で、±0.01mmという精度の高い加工が施されています。加工時の変形を抑えることで、組み立て不良の課題を解消しました。

情報通信業界用 検査治具部品
（メインプレート）

引用元：精密部品加工センター.com
（https://fa-parts-machining.com/products/p096/）

加工精度と平面度が要求されるSUS304製のプレートです。加工対象物（ワーク）の歪みを防ぐ設計で、測定結果のバラつきを低減し、検査の信頼性を高めています。

検査治具のよくある
トラブルと解決法

固定不良による測定ズレ

ワークの形状に合わない治具設計やクランプ力不足により、検査中に位置がズレることがあります。対策としては、接触面の最適化やばねクランプの導入が効果的です。

繰返し使用による摩耗・寸法誤差

長期使用により治具の当たり面やガイド部が摩耗し、加工精度が低下することがあります。対策として有効なのは、消耗部位の素材強化やモジュール設計による交換対応で、精度維持と保守性が向上します。

検査治具製作のポイント

検査治具の製作では、ワーク形状に適した構造設計と高い位置決め精度の確保が不可欠です。固定性・操作性・耐久性を考慮し、必要箇所にアクセスしやすい構造と保守性を備えることで、安定した検査精度を実現できます。

なお、切削加工、研削・研磨加工、放電加工など、加工方法によって、必要な治具の素材や性能は異なります。そこで、本メディアではそれぞれの加工法に対応した治具メーカーを3社厳選してご紹介しています。おすすめの理由や事例もまとめていますので、ぜひ参考にしてください。
