回転治具とは？活用メリットや種類、治具製作のポイントまとめ

円筒部品や軸物の研削・研磨・測定に欠かせない回転治具は、加工精度と作業効率を大きく左右する重要な存在です。この記事では、回転治具の基礎から役割、導入メリット、さらに製作時のポイントまでをわかりやすく解説します。

回転治具とは？

回転治具とは、ワークを一定の回転状態に保ちながら加工や検査を行うための専用補助工具です。主に円筒部品や軸物の研削・研磨・測定に用いられ、作業者が手で回すことなく、安定した回転を実現します。これにより、真円度や同軸度のばらつきを抑え、仕上がりが高精度になります。旋盤加工後の仕上げ工程や、マイクロメータ・ダイヤルゲージによる検査工程でも活躍し、品質の安定と作業効率の向上に大きく貢献する治具です。

回転加工における治具の役割と使用するメリット

加工精度の向上と均一性確保

回転治具はワークを一定速度で安定して回転させることで、加工面全体に均等な負荷を与える役割を持ちます。手作業での回転では、回し方のムラにより研削量や研磨状態にばらつきが生じやすく、真円度や表面粗さが安定しません。回転治具を使用すれば、常に一定条件で加工できるため、寸法公差のばらつきを抑え、均一で再現性の高い仕上がりを実現できます。結果として不良率の低減や品質の標準化につながります。

作業時間短縮と生産性向上

回転治具を用いることで、ワークの芯出しや保持が簡単になり、段取り替えに要するセットアップ時間を最小化できます。また自動回転機構により、作業者が付きっきりで回転操作を行う必要がなく、連続加工が可能になります。1個あたりの加工サイクルが大幅に短縮され、多品種少量生産でも高いスループットを維持できます。結果として設備稼働率が向上し、全体の生産性を底上げすることができます。

作業安全性の向上と工具寿命延長

回転治具にはワークを確実に固定する機構が備わっており、加工中の飛散や偏心を防止します。ワークの跳ね返りや工具の噛み込みといった事故リスクを低減し、オペレーターの安全を確保できます。さらに安定した回転により、工具に過度な衝撃や偏摩耗がかからず、刃先の摩耗を均一に抑えられます。その結果、工具寿命が延び、交換頻度やコストの削減にもつながります。

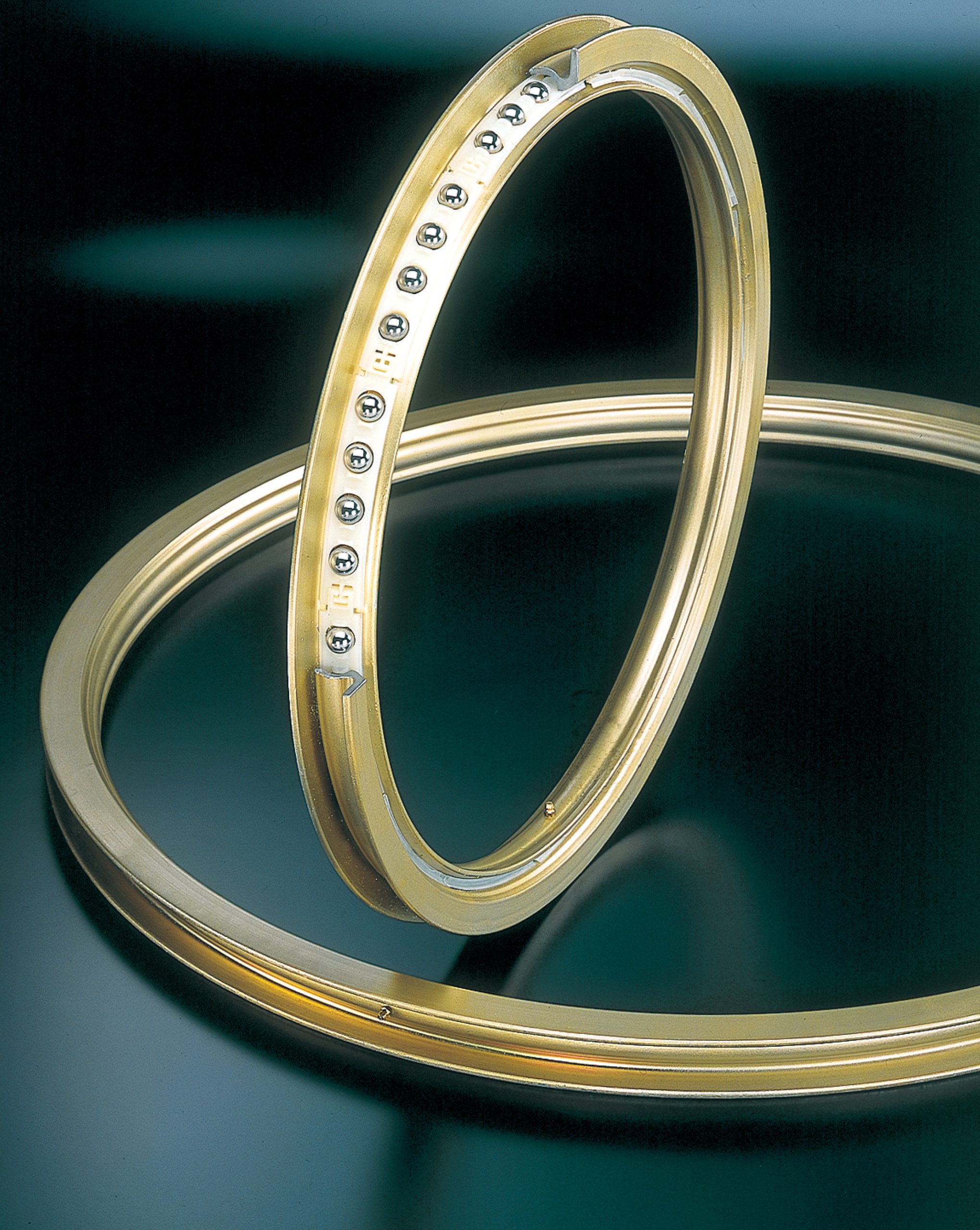

回転治具の製品例

コンベヤラインのターンテーブルや大型治具への組み込み用途向けで、偏荷重・重荷重に強く、安定した回転性能を発揮します。回転精度は軸芯ふれ1.5mm以下、面ふれ2.0mm以下と高く、フレームへの取り付けも簡単です。また摩擦抵抗が小さく取り扱いやすい設計です。ワーク回転の補助や機械組み込み用として活用できます。

回転加工に用いられる主な設備と治具の関係

設備名	役割	使用される主な治具
円筒研削盤	外周・内周研削	回転チャック・テーブル
NC旋盤	切削・溝入れ	回転フィクスチャ
ホーニング機	仕上げ研磨	高速回転マンドレル

治具製作のポイント

回転治具の製作において最も重要なのは、回転バランスと適切なベアリング選定です。ワークの質量分布に合わせて振動解析を行い、重心が回転中心と一致するよう微調整することで、加工中のブレや共振を防止できます。材質には剛性と耐久性に優れる高精度軸受鋼を用いるのが効果的で、さらに窒化処理や硬質クロムめっきなどの表面処理を施すことで耐摩耗性を高め、長期にわたり安定した精度を維持できる治具となります。

なお、切削加工、研削・研磨加工、放電加工など、加工方法によって、必要な治具の素材や性能は異なります。そこで、本メディアではそれぞれの加工法に対応した治具メーカーを3社厳選してご紹介しています。おすすめの理由や事例もまとめていますので、ぜひ参考にしてください。
